Прямоугольная призма

Преимущества WISOPTIC прямоугольных призм

Высокая угловая точность (<5 секунд)

Высокая плоскостность(

Допуск пирамиды с большим углом (<5 секунд)

Типы материалов: оптическое стекло BK7 класса A, плавленый кварц Corning 7980, плавленый кварц JGS1 UV Grade и плавленый кремнезем JGS2 UV Grade

Конкурентоспособная цена и время выполнения заказа

  Свяжитесь с нами
Подробная информация о продукте

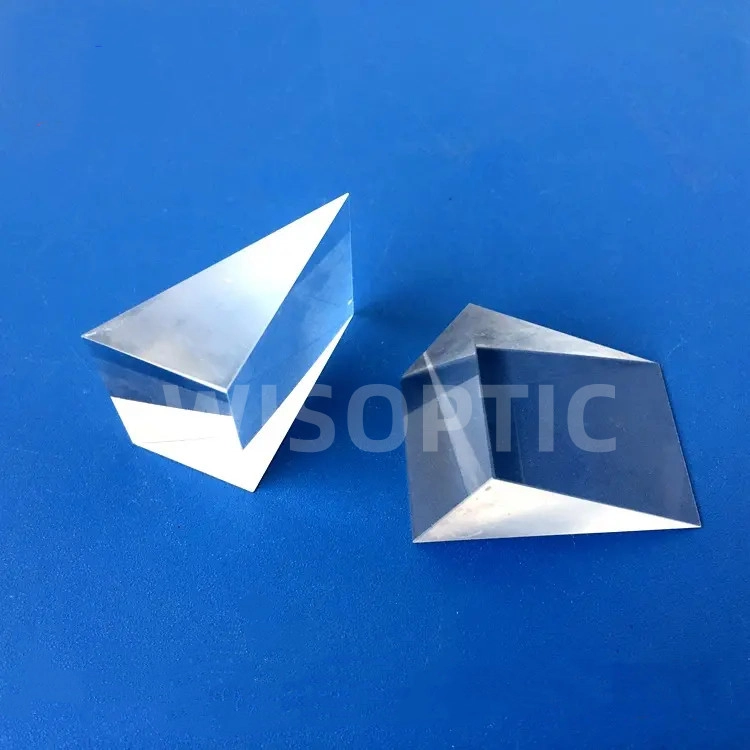

Прямоугольная призма — это оптическая призма, предназначенная для отклонения света на 90° или 180°, в зависимости от ориентации призмы и поверхности, через которую проходит свет. Соединяемые ребра и грани перпендикулярны базовым граням, а все соединяемые грани прямоугольные. Они часто предпочтительнее плоских зеркал, потому что их легче монтировать и выравнивать. Высокая пропускная способность достигается, когда гипотенуза используется в режиме полного внутреннего отражения (ПВО), а входная и выходная поверхности имеют просветляющее покрытие.

  • перевернутый на 90 градусов – при прямоугольной ориентации призмы луч отражается зеркальной гипотенузой или используется полное внутреннее отражение.

  • перевернутый на 180 градусов — так называемый тип Порро, в котором свет входит через поверхность гипотенузы и после двух внутренних отражений от коротких граней отражается обратно в направлении, параллельном направлению падающего света.

  • Перевернутый на 180 градусов и перевернутый - в ориентации призмы голубя свет входит в направлении, параллельном поверхности гипотенузы, преломляется к поверхности гипотенузы и после внутреннего отражения от этой поверхности покидает призму через другое плечо, что приводит к перевернутому и перевернутому изображению. .

Преимущества прямоугольных призм

Способность прямоугольной призмы изменять изображение делает ее основным компонентом оптических систем, начиная от высокопроизводительных приложений в области науки, здравоохранения и промышленности, а также оптических инструментов общего назначения, таких как телескопы или бинокли.

Прямоугольные призмы обладают значительным преимуществом по сравнению с обычными зеркалами из-за большей устойчивости к механическим нагрузкам и внешним воздействиям. Это делает их более подходящими для приложений, которые работают в сложных условиях, таких как вибрации или быстрые движения. Призмы также обеспечивают значительное улучшение с точки зрения простоты установки и выравнивания, что снижает сложность применения, стоимость и время выхода на рынок.


Стандартные спецификации WISOPTIC

Прямоугольная призма
Материал Оптическое стекло BK7 класса А и др.
Допуск размера +0.0,-0.2мм
Очистить диафрагму >80%
Угловой допуск см. таблицу ниже
Плоскостность λ/2@633нм
Качество поверхности 60/40 скретч/ты
Скос от 0,2 мм до 0,5 мм
Покрытие без покрытия




Размер (мм) 3 мин. Отклонение 1 мин. Отклонение 30 сек. Отклонение
А,Б,С Часть No Часть No Часть No
А=В=С=2,0 RAP1101 RAP1201 RAP1301
А=В=С=3,2 RAP1102 RAP1202 RAP1302
А=В=С=5,0 RAP1103 RAP1203 RAP1303
А=В=С=10,0 RAP1104 RAP1204 RAP1304
А=В=С=12,7 RAP1105 RAP1205 RAP1305
А=В=С=15,0 RAP1106 RAP1206 RAP1306
А=В=С=20,0 RAP1107 RAP1207 RAP1307
А=В=С=25,4 RAP1108 RAP1208 RAP1308
А=В=С=30,0 RAP1109 RAP1209 RAP1309
