Диффузионный связанный кристалл

Возможности WISOPTIC - диффузионно-связанный кристалл
Различные варианты легирующих примесей и коэффициентов легирования
Различные размеры и нарезки (<100>, <110>, <111>)
Различные варианты покрытий (AR, HR, HT, PR)
Высокая точность обработки
Очень конкурентоспособная цена, быстрая
доставка

Индивидуальный дизайн (размер кристалла/торца, легирование Nd)



  Свяжитесь с нами
Подробная информация о продукте

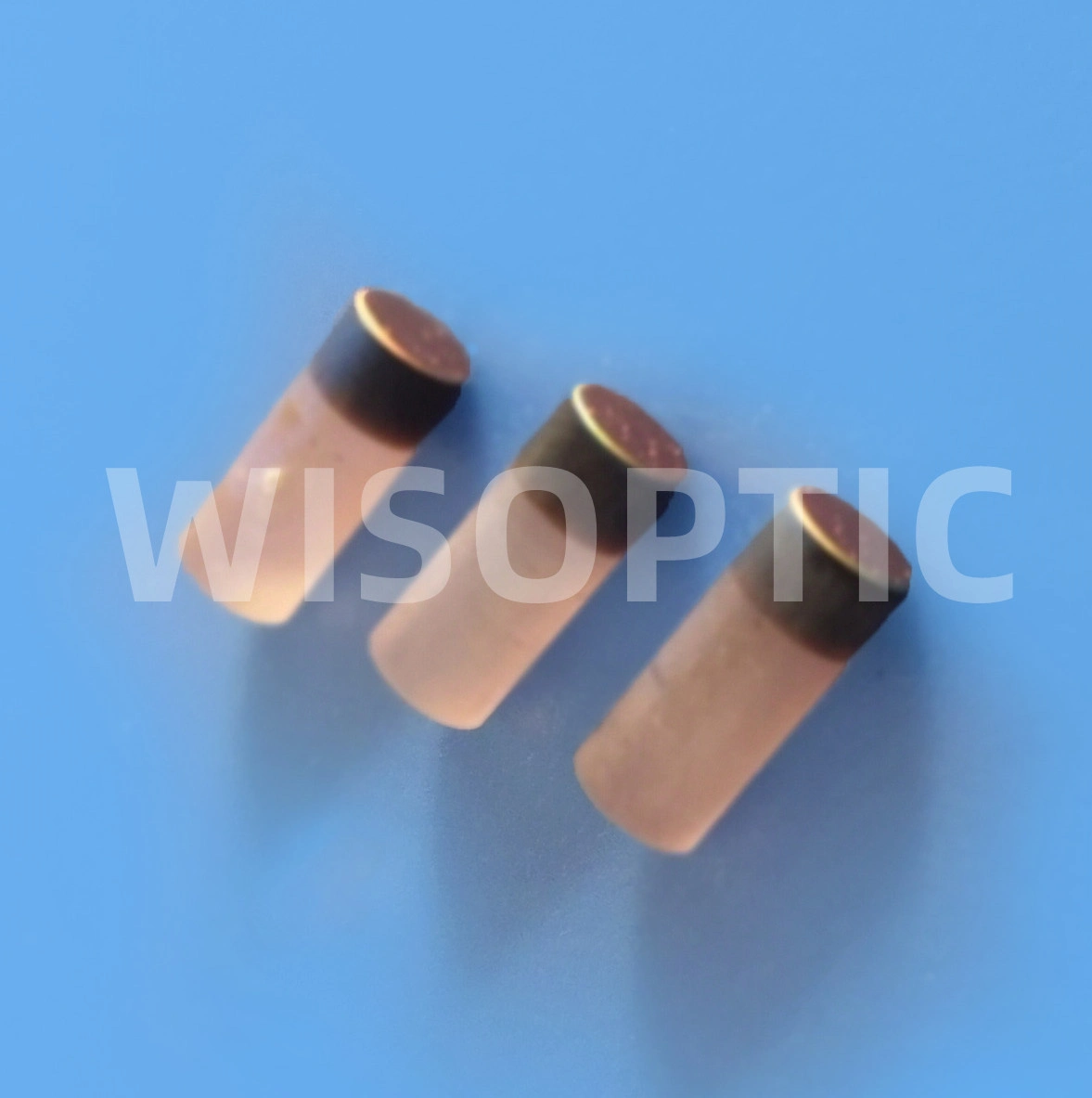

Кристалл диффузионного связывания состоит из двух, трех и более частей разного типа. Они часто используются для уменьшения эффекта тепловой линзы, что способствует стабильности лазеров и работе мощных лазеров.

Связываемые кристаллы могут быть лазерным кристаллом, легированным лазерно-активными ионами, и его аналогами без легирующих примесей (например, YAG + Nd:YAG). Эффект тепловой линзы может быть существенно уменьшен за счет присоединения нелегированного кристалла к концам кристалла лазерного усиления, поскольку тепло может выходить с двух концов, а не просто концентрироваться в среде лазерного усиления, тем самым предотвращая возможность термического разрушения и улучшая общую стабильность. и качество луча лазерных систем. Соединяемые детали также могут иметь различные легирующие составы (например,  Nd:YAG + Cr4+:YAG, где Nd:YAG — усиливающая среда, а Cr4+:YAG действует как насыщающийся поглотитель для пассивной модуляции добротности).


ВИЗОПТИК - Стандарт Связанный кристалл

Материал

Коэффициент легирования

Диафрагма

Длина

YVO 4 + Nd: YVO 4 + ЯВО 4

Nd%=0,1%~3,0 атм%

Ø2~15 мм 2

0,5~30 мм

ИАГ + Nd: ИАГ + ИАГ

Nd%=0,1%~1,3 атм%

Ø2~15 мм 2

0,5~200 мм

ИАГ + Nd: ИАГ + Cr 4+ : ИАГ

Nd%=0,1%~1,3 атм%
Cr 4+ %=0,5%~3,0 атм%

Ø2~15 мм 2

0,5~200 мм

Nd: YAG + Cr 4+ :ЯГ

Nd%=0,1%~1,3 атм%
Кр 4+ %=0,5%~3,0 атм%

Ø2~15 мм 2

0,5~200 мм



Легирование Nd:YAG 0,4-1,1%
Внутренние потери 0,1% см -1
Рассеивающие сайты невидимый, зондируется гелий-неоновым лазером
Допуск на диаметр +0/-0,02 мм
Допуск длины +0,5/-0 мм
Качество поверхности 10/5
Очистить диафрагму >95%
Плоскостность поверхности <λ 10@632,8нм<диапазон>
Искажение волнового фронта <λ 10@632,8 нм на дюйм<диапазон>
Параллелизм <10 угловых секунд
Перпендикулярность <5 угловых минут
Фаска 0,1 мм при 45°
Отделка ствола шлифованная поверхность с зернистостью 400#



Diffusion Bonded Crystal.jpg


Diffusion Bonded Crystal.jpg


Diffusion Bonded Crystal.jpg
